GFRP výstuž v betóne: kedy dáva zmysel a na čo si dať pozor

Krátka odpoveď: GFRP výstuž je kompozitná, nekorozívna alternatíva oceľovej výstuže do betónu. V správne zvolených situáciách prináša zásadné výhody — najmä tam, kde oceľ koroduje. Nie je však univerzálnou náhradou ocele. Má iné mechanické správanie a vyžaduje odlišný návrhový prístup. Tomuto materiálu sa venujeme aj výskumne a vieme posúdiť, kedy má technický zmysel.

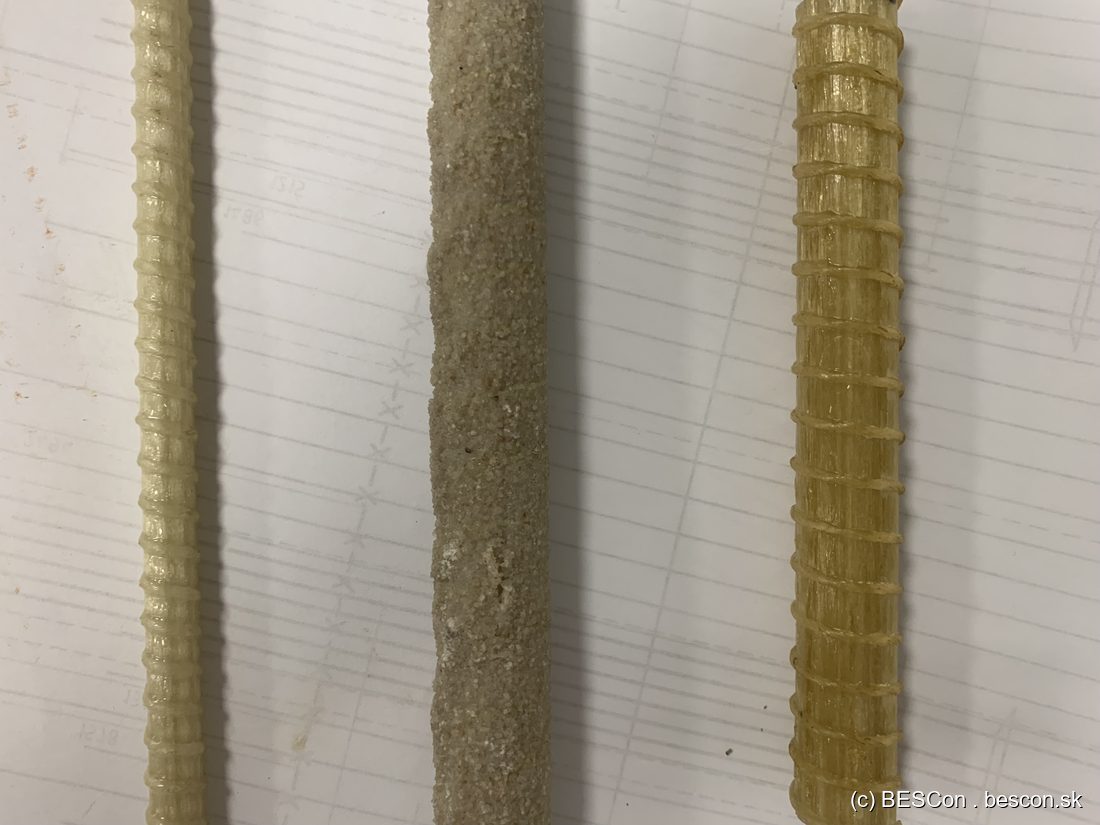

Čo je GFRP výstuž

GFRP (Glass Fibre Reinforced Polymer) je kompozitná výstuž zložená zo sklenených vlákien, ktoré prenášajú ťahové napätia, a polymérnej matrice, ktorá vlákna drží pohromade a chráni ich pred prostredím. Patrí do rodiny FRP výstuží spolu s uhlíkovou (CFRP), aramidovou (AFRP) a čadičovou (BFRP). Pre bežné betónové konštrukcie je GFRP najčastejším typom.

Prečo sa používa v betónových konštrukciách

Hlavným dôvodom je odolnosť proti korózii. Oceľová výstuž v agresívnom prostredí (chloridy, vlhkosť, rozmrazovacia soľ, morská voda) koroduje, čo vedie k poškodeniu betónu a nákladnej údržbe. GFRP tento problém eliminuje. K tomu má nízku hmotnosť a je elektromagneticky neutrálna.

Hlavné výhody

• Nekoroduje — v alkalickom prostredí betónu, ani v prítomnosti chloridov či vody. Toto je kľúčová výhoda.
• Nízka hmotnosť — hustota približne 2 000 kg/m³ oproti ~7 850 kg/m³ pri oceli. Ľahší transport aj montáž.
• Odolnosť voči agresívnemu prostrediu — chemicky odolná v mnohých prevádzkach a expozíciách.
• Elektromagnetická neutralita — je nevodivá a nemagnetická. Vhodná pre priestory s MRI, trafostanice či špeciálne prevádzky.
• Vysoká ťahová pevnosť a dlhá životnosť — výrobcovia deklarujú životnosť rádovo desaťročia aj v náročnom prostredí.

Hlavné limity a riziká

Práve tu sa GFRP zásadne líši od ocele a kde sa najčastejšie robia chyby pri návrhu:

• Nižší modul pružnosti — GFRP je rádovo niekoľkonásobne menej tuhá ako oceľ. V našich skúškach sme namerali modul pružnosti okolo 52 GPa oproti ~200 GPa pri oceli. Dôsledok: výrazne väčšie priehyby.
• Návrh často rozhoduje na medznom stave použiteľnosti (SLS), nie na únosnosti (ULS) — teda priehyb a šírka trhlín, nie samotná pevnosť.
• Krehké porušenie — GFRP sa správa lineárne elasticky až do lomu, bez plastickej rezervy. Na rozdiel od ocele nevaruje viditeľnou deformáciou, preto návrh musí byť konzervatívnejší.
• Väčšie šírky trhlín — nižší modul vedie k väčším trhlinám pri rovnakom zaťažení; treba ich explicitne kontrolovať.
• Dlhodobé účinky — dotvarovanie (creep) a zmrašťovanie betónu, dlhodobé priehyby a tzv. creep rupture treba zahrnúť do návrhu.
• Citlivosť na teplotu a prostredie — pri zvýšenej teplote (požiar) polymérna matrica mäkne; sklenené vlákna sú dlhodobo citlivé na alkalické prostredie.
• Iný návrhový prístup a závislosť od výrobcu — neexistuje univerzálna „trieda" ako pri oceli. Pevnosť a modul sa líšia výrobca od výrobcu, preto je nevyhnutný certifikát a materiálový list.

GFRP nie je univerzálna náhrada ocele

Toto je podstatné: GFRP nie je „lepšia oceľ", ale špecifický materiál pre správne zvolené situácie. Tam, kde rozhoduje korózia, môže byť ideálnou voľbou. Tam, kde rozhoduje tuhosť konštrukcie alebo potreba plastickej rezervy, treba byť opatrný a návrh dôkladne posúdiť.

Kde má GFRP zmysel

• Mosty a lávky vystavené rozmrazovacej soli
• Bazény, kúpaliská a vlhké prevádzky
• Priestory s MRI a citlivou elektronikou (nemagnetické prostredie)
• Pobrežné a námorné stavby
• Chemické prevádzky a priemyselné podlahy
• Prefabrikáty s požiadavkou na dlhú životnosť bez údržby

Kde treba byť opatrný

Pri konštrukciách citlivých na priehyb, pri prvkoch, kde sa očakáva plastická redistribúcia síl, a všade tam, kde je rozhodujúca požiarna odolnosť. V týchto prípadoch je potrebné dôsledne overiť SLS, dlhodobé účinky aj požiarnu ochranu.

Náš výskum dlhodobého správania

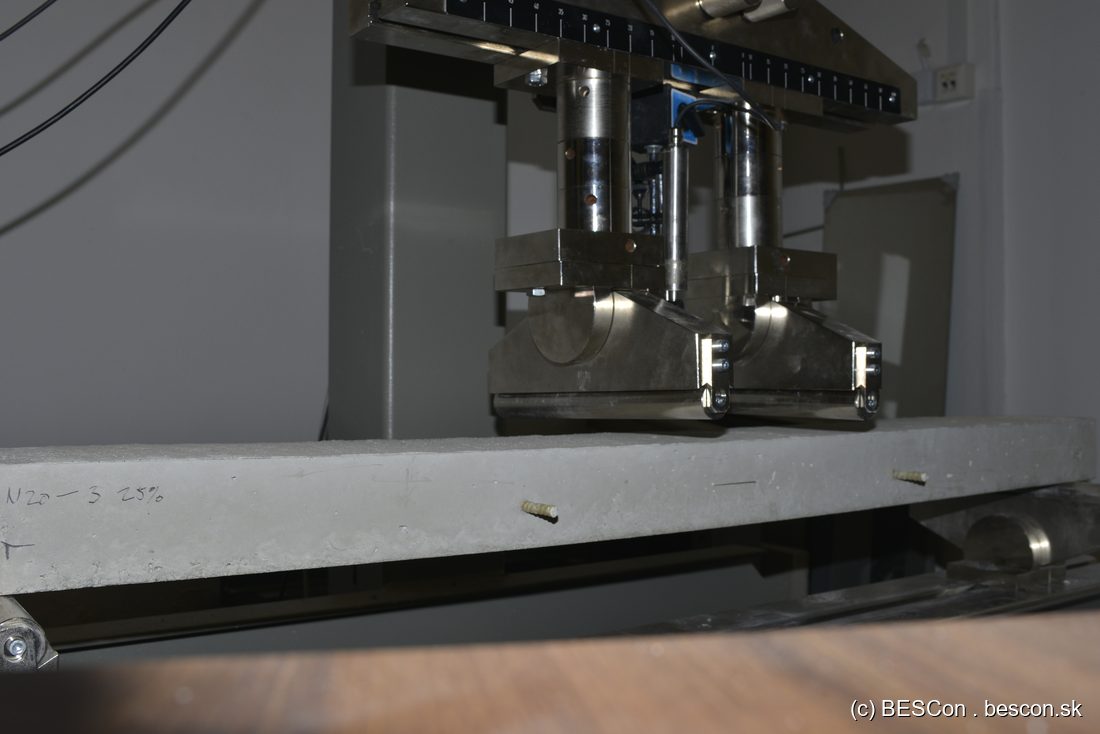

Téme nekovovej výstuže a najmä jej dlhodobému správaniu a vplyvu prostredia sme sa venovali aj výskumne v rámci doktorandského štúdia na Katedre betónových konštrukcií a mostov, Stavebná fakulta STU v Bratislave. Súčasťou bolo viacročné meranie priehybov GFRP-vystužených nosníkov pod dlhodobým zaťažením. Z výsledkov vyplynulo, že niektoré výpočtové prístupy dlhodobé priehyby podhodnocujú, zatiaľ čo iné medzinárodné metodiky dávajú realistickejší odhad. Tieto poznatky využívame priamo pri reálnych návrhoch — vieme posúdiť, ktorý prístup je pre danú situáciu vhodný a aké rezervy treba uvažovať.

Tejto oblasti sa venujeme odborne a vieme posúdiť, kedy má materiál technický zmysel — a kedy je bezpečnejšie zostať pri overenom riešení.

Z výskumu (výber): Gajdošová, K. – Sonnenschein, R. – Blaho, S. Deflection of GFRP-reinforced concrete beams. Journal of Composite Materials, 2021, roč. 55, č. 21, s. 2939–2951. ISSN 0021-9983. DOI 10.1177/00219983211002922.

Časté otázky

Je GFRP drahšia ako oceľ?

Cena materiálu býva vyššia, no v korozívnom prostredí sa investícia vracia cez nižšiu údržbu a dlhšiu životnosť. Rozhoduje celková ekonomika životného cyklu, nie len cena výstuže.

Dá sa GFRP ohýbať na stavbe?

Nie. Všetky ohyby a háky musia byť vyrobené už vo výrobe — GFRP sa na stavenisku neohýba.

Existuje pre GFRP norma?

Návrh sa opiera o medzinárodné metodiky (napr. americké a kanadské normy a európske podklady). Konkrétny postup a platnosť pre danú stavbu vždy overí statik — bez vymyslených odkazov.
