Drevené väzníkové krovy: výhody, limity a najčastejšie chyby pri návrhu

Krátka odpoveď: drevený väzníkový krov je rýchle, ľahké a efektívne riešenie strechy, ktoré dokáže preklenúť veľké rozpätia. Nie je to však „lacná strecha", ale statický systém, ktorý musí bezpečne preniesť stále zaťaženie, sneh, vietor aj montážne účinky. Jeho návrh stojí a padá na správnom zaťažení, stužení, uložení a detailoch styčníkov.

Čo je drevený väzníkový krov

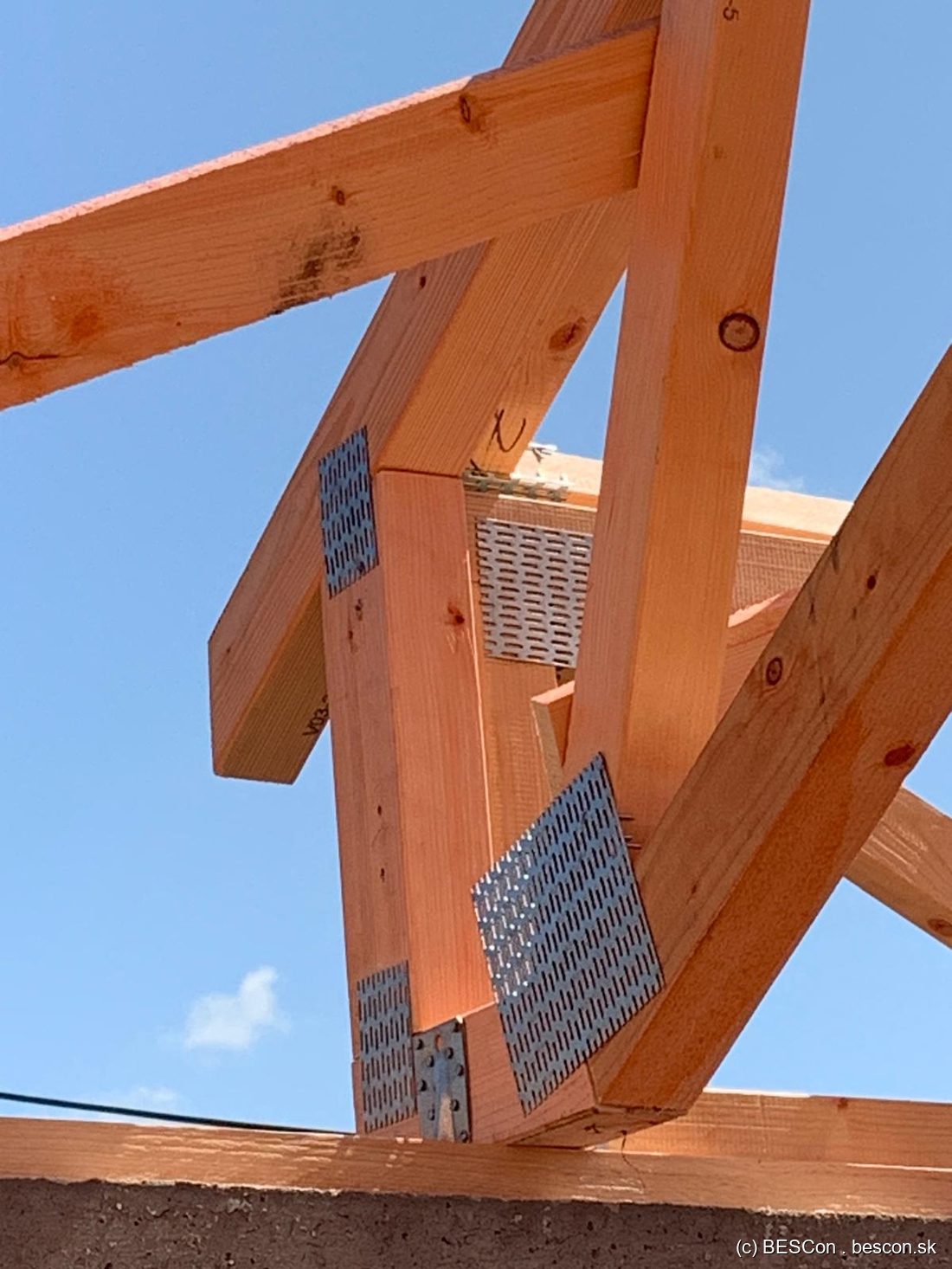

Väzníkový krov je sústava priehradových nosníkov (väzníkov) z dreva, ktorých prvky sú navzájom spojené — najčastejšie styčníkovými doskami s prelisovanými tŕňmi (gang-nail). Vďaka priehradovej geometrii prenáša zaťaženie efektívne pri minimálnej spotrebe dreva. Väzníky sa vyrábajú prefabrikovane a na stavbu prichádzajú hotové.

Kedy sa používa

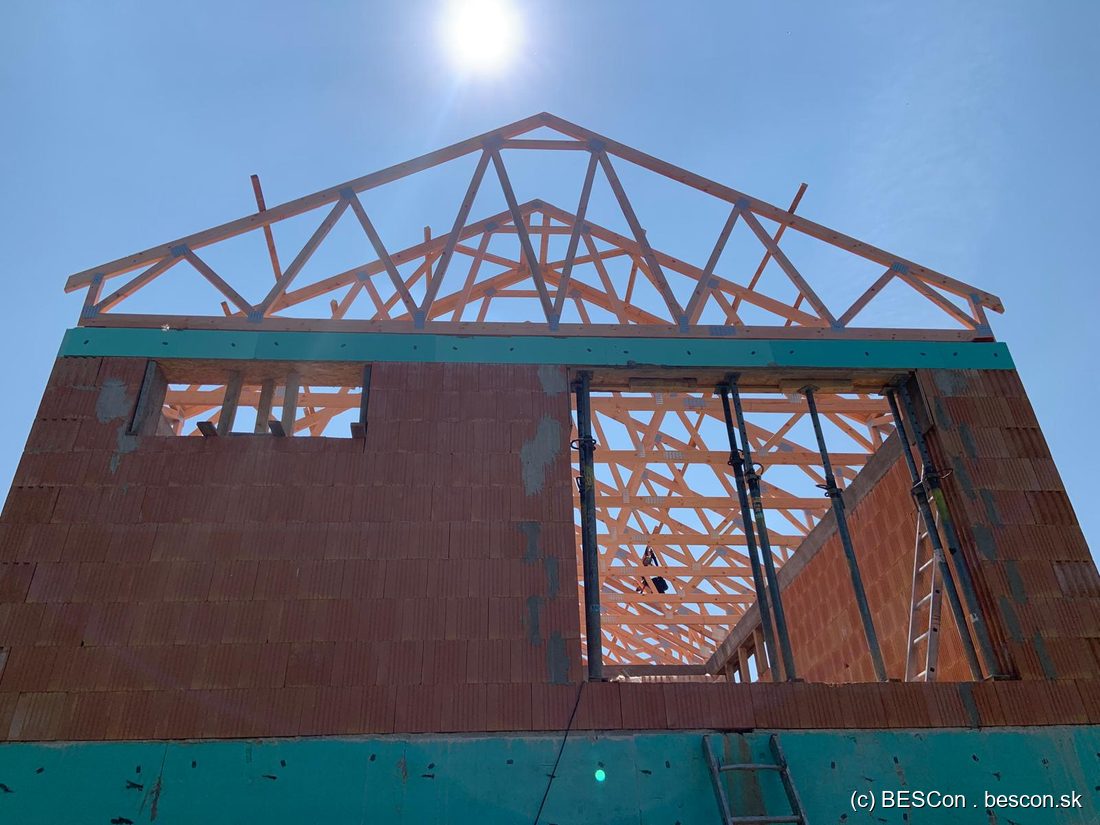

• Rodinné domy a bungalovy — typické nasadenie, rýchla a ekonomická strecha
• Haly a väčšie rozpätia — efektívne preklenutie bez medzipodpôr
• Nadstavby — nízka hmotnosť šetrí existujúcu konštrukciu
• Objekty s potrebou rýchlej montáže — prefabrikácia skracuje čas na stavbe

Hlavné výhody

• Rýchla montáž — prefabrikované väzníky sa osadia za krátky čas
• Nízka hmotnosť — menšie nároky na nosnú konštrukciu a základy
• Efektívne preklenutie väčších rozpätí bez vnútorných stĺpov
• Možnosť prefabrikácie — kontrolovaná kvalita výroby
• Optimalizácia spotreby dreva — priehradová geometria využíva materiál hospodárne

Limity, ktoré treba rešpektovať

• Potreba presného návrhu — väzník je citlivý na zmeny zaťaženia a geometrie
• Detaily styčníkov — spoje sú kritickým miestom; ich únosnosť rozhoduje o bezpečnosti
• Priestorové stuženie — jednotlivé väzníky sú vo svojej rovine štíhle a bez stuženia nestabilné
• Uloženie — lokálne tlakové namáhanie v mieste podpory treba overiť
• Požiarna odolnosť — drevo a najmä tenké styčníkové dosky majú obmedzenú požiarnu odolnosť
• Vlhkosť — drevo musí byť chránené pred zatekaním a kondenzáciou
• Montážna stabilita — väzníky sú najzraniteľnejšie počas montáže, kým nie je hotové stuženie

Väzník nie je „lacná strecha"

Toto je najdôležitejšia myšlienka článku. Väzníkový krov musí preniesť stále zaťaženie (strešný plášť), sneh, vietor, prípadne zavesený podhľad, technológie či fotovoltiku a navyše montážne účinky. Akákoľvek z týchto zložiek, ak sa podcení alebo dodatočne pridá bez statika, môže ohroziť celý systém.

Výpočet, modelovanie a koordinácia

Väzníky sa navrhujú vo špecializovanom výpočtovom softvéri (truss systémy), ktorý rieši priehradový model, styčníky aj posudky podľa platných noriem pre drevené konštrukcie. Pri náročnejších objektoch dopĺňame návrh vlastnými výpočtovými modelmi a vieme zabezpečiť aj koordináciu s BIM / IFC / Revit modelom celej stavby — aby strecha sadla na konštrukciu a prestupy nekolidovali.

Najčastejšie chyby pri väzníkových krovoch

• Chýbajúce alebo poddimenzované stuženie — najčastejšia a najnebezpečnejšia chyba
• Podcenené lokálne uloženie — drvenie dreva v mieste podpory
• Zmeny na stavbe bez statika — skracovanie, posúvanie či vynechávanie prvkov
• Vyrezanie prvkov pre technológie — komín, vzduchotechnika, svetlík narušia priehradu
• Nesprávne zaťaženie podhľadmi alebo fotovoltikou — dodatočná hmotnosť, s ktorou návrh nepočítal
• Zlá koordinácia prestupov — kolízie s rozvodmi a otvormi

Časté otázky

Môžem si vo väzníkovom krove urobiť obytné podkrovie?

Štandardný väzník na to nie je určený — existujú však špeciálne typy väzníkov pre využiteľný priestor. Riešenie treba navrhnúť vopred so statikom, nie dodatočne.

Môžem na väzníkovú strechu osadiť fotovoltiku?

Často áno, ale len po overení. Panely pridávajú stále aj veternú zložku zaťaženia, s ktorou pôvodný návrh nemusel počítať.

Kto zodpovedá za stuženie krovu?

Priestorové stuženie je súčasťou statického návrhu a musí byť zrealizované podľa dokumentácie. Vynechať ho nie je možné.
